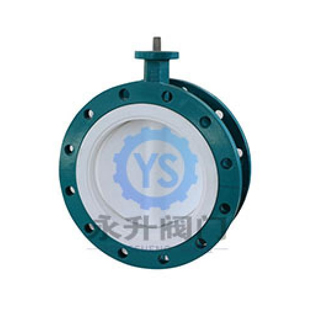

Nuestra válvula de mariposa revestida de PTFE es una válvula rotativa de un cuarto de vuelta que permite el control de apertura, cierre y regulación del flujo mediante la rotación del disco a 90 grados. Toda la superficie interna en contacto con el fluido —incluidos el cuerpo, el disco y el asiento— está completamente revestida con PTFE (politetrafluoroetileno) de alta calidad, un fluoropolímero sintético reconocido por su excepcional inercia química, bajo coeficiente de fricción y amplia adaptabilidad a la temperatura. Este diseño de revestimiento completo garantiza que ningún componente metálico entre en contacto directo con el fluido, maximizando la protección contra la corrosión y evitando la contaminación del mismo, mientras que la estructura aerodinámica del disco minimiza la resistencia al flujo y mejora la capacidad de caudal.
Número de artículo :
003Color :
bluePeso :
20daysVálvula de mariposa revestida de PTFE
La válvula de mariposa con revestimiento de PTFE es una válvula de control industrial de alto rendimiento diseñada específicamente para entornos de trabajo corrosivos, de alta pureza y exigentes. Integra un diseño estructural avanzado, una selección de materiales de primera calidad y procesos de fabricación precisos para proporcionar un control de flujo fiable, un excelente sellado y una larga vida útil en diversos sistemas de tuberías industriales.
A diferencia de las válvulas de mariposa estándar, este producto adopta una tecnología de revestimiento completo de PTFE que aísla completamente el cuerpo metálico de la válvula del fluido, resolviendo eficazmente el problema de la corrosión y la contaminación en aplicaciones críticas de control de fluidos, lo que lo convierte en una opción ideal para industrias que requieren una estricta compatibilidad con el fluido y seguridad operativa.
| Componente | Materiales / Opciones |
|---|---|
| Cuerpo | CI / DI / SS / Bronce |
| Desct | DI / SS / Bronce |
| Eje | SS410 / 420 / 316 / Monel K500 |
| Asiento | PTFE |
| Operador | Manipulador / Caja de cambios / Actuador |
01. Diseño con revestimiento completo de PTFE: El cuerpo, el disco y el asiento de la válvula están completamente revestidos de PTFE, lo que garantiza que ningún componente metálico entre en contacto con el fluido. Se ofrecen revestimientos antiestáticos opcionales para la prevención de explosiones.
02. Cuerpo de válvula de alta resistencia: Fabricados en hierro fundido, hierro dúctil o acero inoxidable para garantizar una excelente resistencia mecánica, resistencia a la presión y estabilidad estructural.
03. Disco mecanizado de precisión: Totalmente encapsulado con un sobremoldeo de PTFE/PFA de 3 mm para garantizar un ajuste perfecto con el asiento, logrando un sellado hermético y reduciendo la fricción durante el funcionamiento.
04. Sistema de sellado avanzado: Combina un asiento integral de PTFE con un revestimiento posterior de elastómero para mantener un sellado estable y evitar fugas incluso después de un uso prolongado.
05. Mecanismo de funcionamiento flexible: Equipada con un vástago de válvula robusto que admite múltiples modos de funcionamiento, incluyendo accionamiento manual (palanca, engranaje), neumático y eléctrico.
P1: ¿Cuál es la temperatura máxima que puede soportar la válvula?
A: La válvula de mariposa estándar con revestimiento de PTFE puede funcionar de forma fiable en temperaturas que oscilan entre -20 °C y 200 °C (-4 °F y 392 °F), dependiendo del material específico del cuerpo y de la presión de funcionamiento.
P2: ¿Se puede utilizar la válvula para una regulación precisa del caudal?
R: Sí, el diseño del disco de un cuarto de vuelta y el revestimiento de PTFE de baja fricción lo hacen adecuado tanto para un control rápido de encendido y apagado como para una regulación precisa del caudal en diversos escenarios industriales.
P3: ¿La válvula admite automatización?
R: Por supuesto. Nuestras válvulas están equipadas con una base de montaje ISO 5211, lo que permite una fácil instalación de actuadores neumáticos o eléctricos para satisfacer sus necesidades de automatización.
El centro de rotación de la placa de mariposa de la válvula de mariposa con brida (es decir, el centro del vástago de la válvula) se encuentra en la línea central del cuerpo de la válvula y en la sección de la superficie de sellado de la placa de mariposa. El asiento de la válvula está fabricado en caucho sintético. Al cerrarse, la superficie de sellado circular exterior de la placa de mariposa comprime el asiento de la válvula de caucho sintético, lo que provoca que este se deforme elásticamente y genere una fuerza elástica como presión de sellado para garantizar el cierre hermético de la válvula de mariposa. Entre los fabricantes nacionales más conocidos se encuentran Shanghai Quangong Valve Equipment Co., Ltd. y Hunan Xinxing Hydropower Equipment Co., Ltd. Esta última es una empresa de gestión y producción designada por el Ministerio de Industria de Maquinaria, el Ministerio de Industria Química y la Corporación Nacional de Equipos Químicos de China. Sus productos presentan ventajas de precio y técnicas en el sector.
El modo de accionamiento de la válvula de mariposa con orejetas puede ser manual, de engranaje helicoidal, neumático, eléctrico o hidráulico. El método de conexión puede elegir brida o wafer.La estructura puede ser excéntrica simple, de eje central, excéntrica doble o excéntrica triple, y la estructura de sellado puede ser blanda o rígida. El rango de presión es de PN0.1 a 10 MPa, el diámetro nominal es de DN40 a 2000 mm, y el material puede ser acero fundido o acero inoxidable. Debido a la amplia gama de usos de las válvulas, una misma válvula presenta diferentes combinaciones según la ocasión y las condiciones de trabajo.
La placa de la válvula de mariposa de laválvula de mariposa tipo oblease instala en la dirección del diámetro de la tubería. En el paso cilíndrico del cuerpo de la válvula de mariposa, La placa de mariposa en forma de disco gira alrededor de su eje, con un ángulo de rotación de entre 0° y 90°. Al alcanzar los 90°, la válvula se abre completamente. Generalmente, esta válvula se instala horizontalmente. La válvula de mariposa tipo oblea tiene una estructura simple, es compacta y ligera, y consta de pocas piezas. Además, se abre y cierra rápidamente girando 90°, lo que facilita su operación. Asimismo, la válvula presenta buenas características de control de fluidos.
Este Válvula de retención de doble placa tipo oblea Está diseñada con precisión para prevenir eficazmente el reflujo de fluidos en sistemas de tuberías industriales. Incorpora un avanzado mecanismo de doble placa con resorte interno: las placas se abren automáticamente con la presión del fluido y se cierran instantáneamente mediante los resortes cuando el flujo se detiene o se invierte. Este cierre rápido minimiza eficazmente el golpe de ariete y protege las bombas y los equipos aguas abajo. En comparación con las válvulas de retención bridadas tradicionales, su diseño compacto y ligero reduce significativamente el espacio necesario para la instalación y permite el montaje tanto horizontal como vertical. Disponible en hierro fundido, hierro dúctil, acero inoxidable y bronce con asientos de NBR o EPDM, se utiliza ampliamente en aplicaciones de suministro de agua, protección contra incendios, construcción naval y tratamiento de agua para garantizar el funcionamiento seguro de la red.
Nuestra válvula de mariposa revestida de PTFE es una válvula rotativa de un cuarto de vuelta que permite el control de apertura, cierre y regulación del flujo mediante la rotación del disco a 90 grados. Toda la superficie interna en contacto con el fluido —incluidos el cuerpo, el disco y el asiento— está completamente revestida con PTFE (politetrafluoroetileno) de alta calidad, un fluoropolímero sintético reconocido por su excepcional inercia química, bajo coeficiente de fricción y amplia adaptabilidad a la temperatura. Este diseño de revestimiento completo garantiza que ningún componente metálico entre en contacto directo con el fluido, maximizando la protección contra la corrosión y evitando la contaminación del mismo, mientras que la estructura aerodinámica del disco minimiza la resistencia al flujo y mejora la capacidad de caudal.
