El modo de accionamiento de la válvula de mariposa con orejetas puede ser manual, de engranaje helicoidal, neumático, eléctrico o hidráulico. El método de conexión puede elegir brida o wafer.La estructura puede ser excéntrica simple, de eje central, excéntrica doble o excéntrica triple, y la estructura de sellado puede ser blanda o rígida. El rango de presión es de PN0.1 a 10 MPa, el diámetro nominal es de DN40 a 2000 mm, y el material puede ser acero fundido o acero inoxidable. Debido a la amplia gama de usos de las válvulas, una misma válvula presenta diferentes combinaciones según la ocasión y las condiciones de trabajo.
Número de artículo :
003Color :
bluePeso :

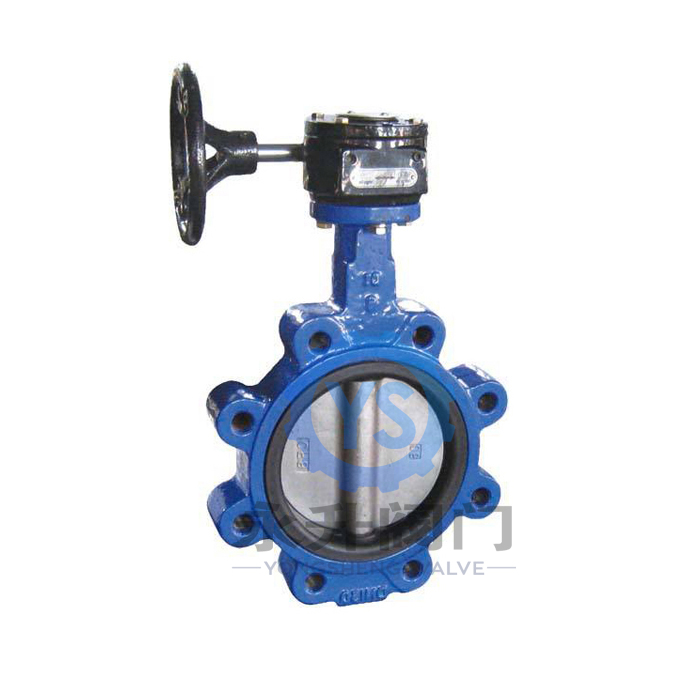

20daysVálvula de mariposa tipo orejeta
La placa de mariposa de la válvula de mariposa con orejetas se instala en la dirección del diámetro de la tubería. En el paso cilíndrico del cuerpo de la válvula, la placa de mariposa, con forma de disco, gira alrededor de su eje, con un ángulo de rotación de entre 0° y 90°. Cuando la rotación alcanza los 90°, la válvula se encuentra completamente abierta.
| Componente | Materiales / Opciones |
|---|---|
| Cuerpo | CI / DI / SS / Bronce |
| Desct | DI / SS / Bronce |
| Eje | SS410 / 420 / 316 / Monel K500 |
| Asiento | PTFE/NBR/EPDM/VITON |
| Operador | Manipulador / Caja de cambios / Actuador |
P1: ¿Se puede utilizar la válvula para una regulación precisa del caudal?
R: Sí, el diseño del disco de un cuarto de vuelta y la baja fricción lo hacen adecuado tanto para un control rápido de encendido y apagado como para una regulación precisa del caudal en diversos escenarios industriales.
P2: ¿La válvula admite automatización?
R: Por supuesto. Nuestras válvulas están equipadas con una base de montaje ISO 5211, lo que permite una fácil instalación de actuadores neumáticos o eléctricos para satisfacer sus necesidades de automatización.
El centro de rotación de la placa de mariposa de la válvula de mariposa con brida (es decir, el centro del vástago de la válvula) se encuentra en la línea central del cuerpo de la válvula y en la sección de la superficie de sellado de la placa de mariposa. El asiento de la válvula está fabricado en caucho sintético. Al cerrarse, la superficie de sellado circular exterior de la placa de mariposa comprime el asiento de la válvula de caucho sintético, lo que provoca que este se deforme elásticamente y genere una fuerza elástica como presión de sellado para garantizar el cierre hermético de la válvula de mariposa. Entre los fabricantes nacionales más conocidos se encuentran Shanghai Quangong Valve Equipment Co., Ltd. y Hunan Xinxing Hydropower Equipment Co., Ltd. Esta última es una empresa de gestión y producción designada por el Ministerio de Industria de Maquinaria, el Ministerio de Industria Química y la Corporación Nacional de Equipos Químicos de China. Sus productos presentan ventajas de precio y técnicas en el sector.
El modo de accionamiento de la válvula de mariposa con orejetas puede ser manual, de engranaje helicoidal, neumático, eléctrico o hidráulico. El método de conexión puede elegir brida o wafer.La estructura puede ser excéntrica simple, de eje central, excéntrica doble o excéntrica triple, y la estructura de sellado puede ser blanda o rígida. El rango de presión es de PN0.1 a 10 MPa, el diámetro nominal es de DN40 a 2000 mm, y el material puede ser acero fundido o acero inoxidable. Debido a la amplia gama de usos de las válvulas, una misma válvula presenta diferentes combinaciones según la ocasión y las condiciones de trabajo.
La placa de la válvula de mariposa de laválvula de mariposa tipo oblease instala en la dirección del diámetro de la tubería. En el paso cilíndrico del cuerpo de la válvula de mariposa, La placa de mariposa en forma de disco gira alrededor de su eje, con un ángulo de rotación de entre 0° y 90°. Al alcanzar los 90°, la válvula se abre completamente. Generalmente, esta válvula se instala horizontalmente. La válvula de mariposa tipo oblea tiene una estructura simple, es compacta y ligera, y consta de pocas piezas. Además, se abre y cierra rápidamente girando 90°, lo que facilita su operación. Asimismo, la válvula presenta buenas características de control de fluidos.
Este Válvula de retención de doble placa tipo oblea Está diseñada con precisión para prevenir eficazmente el reflujo de fluidos en sistemas de tuberías industriales. Incorpora un avanzado mecanismo de doble placa con resorte interno: las placas se abren automáticamente con la presión del fluido y se cierran instantáneamente mediante los resortes cuando el flujo se detiene o se invierte. Este cierre rápido minimiza eficazmente el golpe de ariete y protege las bombas y los equipos aguas abajo. En comparación con las válvulas de retención bridadas tradicionales, su diseño compacto y ligero reduce significativamente el espacio necesario para la instalación y permite el montaje tanto horizontal como vertical. Disponible en hierro fundido, hierro dúctil, acero inoxidable y bronce con asientos de NBR o EPDM, se utiliza ampliamente en aplicaciones de suministro de agua, protección contra incendios, construcción naval y tratamiento de agua para garantizar el funcionamiento seguro de la red.
Nuestra válvula de mariposa revestida de PTFE es una válvula rotativa de un cuarto de vuelta que permite el control de apertura, cierre y regulación del flujo mediante la rotación del disco a 90 grados. Toda la superficie interna en contacto con el fluido —incluidos el cuerpo, el disco y el asiento— está completamente revestida con PTFE (politetrafluoroetileno) de alta calidad, un fluoropolímero sintético reconocido por su excepcional inercia química, bajo coeficiente de fricción y amplia adaptabilidad a la temperatura. Este diseño de revestimiento completo garantiza que ningún componente metálico entre en contacto directo con el fluido, maximizando la protección contra la corrosión y evitando la contaminación del mismo, mientras que la estructura aerodinámica del disco minimiza la resistencia al flujo y mejora la capacidad de caudal.
