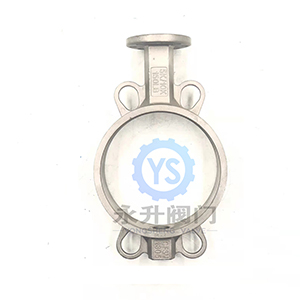

El cuerpo de válvula de mariposa tipo oblea de acero inoxidable está diseñado para líneas de ensamblaje OEM de alto volumen, ofreciendo una solución de fundición muy compacta y ligera. Fabricado con acero inoxidable CF8, CF8M y Duplex de primera calidad, este cuerpo proporciona una excelente resistencia a la corrosión para redes de distribución de HVAC, procesamiento sanitario y productos químicos ligeros.
El cuerpo, fabricado completamente mediante mecanizado CNC, cuenta con orificios de centrado universales y lisos que se adaptan simultáneamente a múltiples estándares internacionales de bridas (ANSI, DIN, JIS). Equipado con una base de montaje estándar ISO 5211, garantiza una integración rápida y rentable del actuador para la fabricación de válvulas a granel.
Número de artículo :
008Color :
customizationPuerto marítimo :
Tianjin,XingangCuerpo de válvula de mariposa de acero inoxidable tipo oblea CF8 CF8M dúplex
Optimizados para líneas de ensamblaje OEM de alto volumen, nuestros Cuerpo de válvula desnudo de acero inoxidable tipo oblea Ofrece una base ligera y que ahorra espacio para sistemas de control de fluidos industriales.
A diferencia de las versiones con orejetas, el diseño tipo oblea presenta orificios de centrado lisos en lugar de roscas. Esto permite sujetar rápidamente la válvula terminada entre dos bridas de tubería, reduciendo significativamente el peso total de la tubería y el espacio necesario para la instalación. Fabricada en acero inoxidable resistente a la corrosión CF8, CF8M y Duplex, esta válvula se entrega completamente mecanizada por CNC y lista para la inserción inmediata de sus revestimientos de asiento y configuraciones de disco personalizadas.
| Parámetro | Detalles |
|---|---|
| Condición de suministro | Cuerpo de fundición sin acabado, orificios internos y del eje completamente mecanizados por CNC. |
| Opciones de aleación | Acero inoxidable CF8 (304), CF8M (316), dúplex |
| Configuración de diseño | Tipo oblea con orificios de centrado lisos sin rosca |
| Rango de tamaños | DN40 a DN1600 |
| Interfaz del actuador | Almohadilla estándar ISO 5211 para montaje directo |
Debido a su tamaño compacto y su bajo costo, las marcas de válvulas suelen ensamblar estos cuerpos tipo oblea para su uso en:
Circuitos de agua fría para sistemas comerciales de climatización, procesamiento sanitario de alimentos y bebidas, distribución de productos químicos ligeros y líneas de servicios públicos para la industria farmacéutica. La construcción CF8/CF8M garantiza el estricto cumplimiento de las normas sanitarias y anticorrosión.
P1: ¿Cuál es la principal diferencia estructural entre este cuerpo tipo Wafer y un cuerpo tipo Lug?
A: Este cuerpo tipo oblea cuenta con orificios de centrado lisos y sin rosca, y se mantiene en su lugar gracias a la compresión entre dos bridas de tubería. Es más ligero y económico que un cuerpo con orejetas, que utiliza roscas para atornillarlo directamente a la tubería.
P2: ¿Estos orificios de centrado coincidirán con los estándares específicos de mi brida?
R: Sí, los orificios de posicionamiento de nuestros cuerpos de obleas están diseñados con tolerancias universales para adaptarse a múltiples patrones de perforación de bridas internacionales, incluidos ANSI Clase 150, DIN PN10/PN16 y JIS 10K.
P3: ¿Cómo se prepara el acabado de la superficie antes del envío?
A: Tras el proceso de fundición a la cera perdida, todos los cuerpos de acero inoxidable se someten a un granallado profesional para eliminar la cascarilla, seguido de un mecanizado CNC de precisión en las superficies de sellado internas y la almohadilla de montaje superior.
Diseñada para aplicaciones exigentes en alta mar y astilleros, esta válvula especializada proporciona una base de gran durabilidad para sus conjuntos de control de fluidos. Fabricada con bronce de aluminio C954 y C958 de primera calidad, su cuerpo sin recubrimiento combate de forma natural la corrosión galvánica y la corrosión por cloruros, lo que la hace muy superior al hierro estándar en entornos de salmuera y agua de mar. Para agilizar los plazos de producción de su fábrica, entregamos estos cuerpos con orejetas completamente procesados. Las orejetas laterales cuentan con roscas de precisión para garantizar un aislamiento seguro de la tubería, mientras que el orificio interno está mecanizado por CNC para alojar perfectamente los revestimientos de asiento blandos. Con una almohadilla superior estandarizada incluida, las marcas OEM pueden acoplar sus propios mecanismos de accionamiento inmediatamente después de la entrega, sin necesidad de mecanizado adicional.
Este Cuerpo de válvula de acero inoxidable con doble brida Está diseñado específicamente para sistemas de control de fluidos industriales de alta intensidad. Fabricado en acero inoxidable de primera calidad, ofrece una excepcional resistencia a la corrosión y una gran solidez estructural. Su exclusivo diseño de doble brida no solo garantiza la máxima estabilidad y resistencia a las vibraciones en las conexiones de tuberías, sino que también permite un mantenimiento en línea conveniente sin necesidad de desmontar toda la red de tuberías. Equipado con un estándar Almohadilla de montaje ISO 5211Este cuerpo de válvula permite la integración perfecta de actuadores neumáticos o eléctricos. Ampliamente utilizado en entornos exigentes como la industria petroquímica, la construcción naval, el tratamiento de aguas y la metalurgia, es la solución ideal para lograr una regulación precisa del flujo y cero fugas.
El cuerpo de válvula de mariposa de acero inoxidable con orejetas está diseñado específicamente para fabricantes de válvulas OEM e instalaciones de ensamblaje industrial. Fabricado con aleaciones de acero inoxidable fundido de alta calidad, como CF8, CF8M y Duplex, este cuerpo ofrece una resistencia estructural y química excepcionales para entornos exigentes. Cada cuerpo de válvula se entrega mecanizado por CNC con tolerancias exactas, lo que garantiza un ajuste perfecto para componentes internos personalizados como asientos, discos y vástagos. Incorpora inserciones roscadas precisas para un funcionamiento seguro en caso de bloqueo y una base de montaje estándar ISO 5211, lo que proporciona una base fiable y lista para el montaje en sistemas de control de fluidos de alto rendimiento.
El Cuerpo de válvula de acero inoxidable tipo semi orejeta Ofrece una solución inteligente y compacta para el control de fluidos industriales. Gracias a sus lengüetas de alineación estratégicamente ubicadas, garantiza una instalación rápida y precisa, manteniendo un perfil mucho más ligero que las válvulas bridadas tradicionales.Fabricada en acero inoxidable CF8 y CF8M de primera calidad, ofrece una excelente resistencia a la corrosión. Incorpora una base de montaje ISO 5211 para una automatización sencilla del actuador, lo que la convierte en una opción muy recomendable para aplicaciones con espacio limitado en sistemas de agua marinos, petroquímicos y municipales.
El cuerpo de válvula de mariposa tipo oblea de acero inoxidable está diseñado para líneas de ensamblaje OEM de alto volumen, ofreciendo una solución de fundición muy compacta y ligera. Fabricado con acero inoxidable CF8, CF8M y Duplex de primera calidad, este cuerpo proporciona una excelente resistencia a la corrosión para redes de distribución de HVAC, procesamiento sanitario y productos químicos ligeros. El cuerpo, fabricado completamente mediante mecanizado CNC, cuenta con orificios de centrado universales y lisos que se adaptan simultáneamente a múltiples estándares internacionales de bridas (ANSI, DIN, JIS). Equipado con una base de montaje estándar ISO 5211, garantiza una integración rápida y rentable del actuador para la fabricación de válvulas a granel.
